高中地理篇59：等高线地形图和地形剖面图知识点
1．等高线地形图
(1)等高线：在地形图上把海拔相同的点连接而成的线。

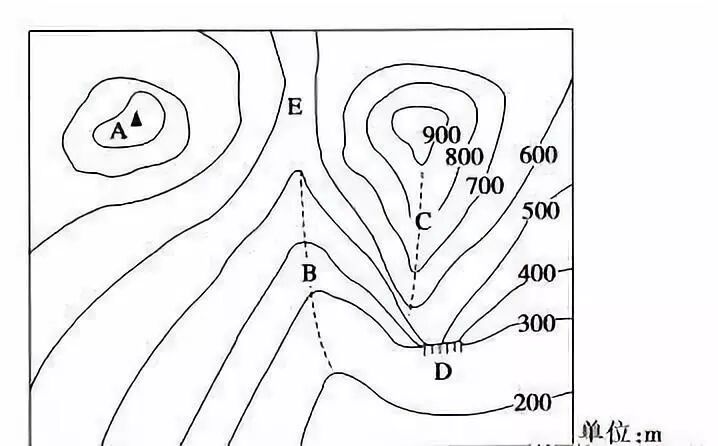

(2)地形部位
部位
地形
在等高线地形图中的表现特点
A
山顶
等高线闭合，等高线数值中间高、四周低(一般图中有黑三角图例)
B
山谷
等高线向海拔高的方向弯曲
C
山脊
等高线向海拔低的方向弯曲
D
陡崖
多条海拔不同的等高线重合，一般图中用“”符号表示
E
鞍部
两侧均为闭合的等高线(两个山顶之间)，山谷的最高处，山脊的最低处

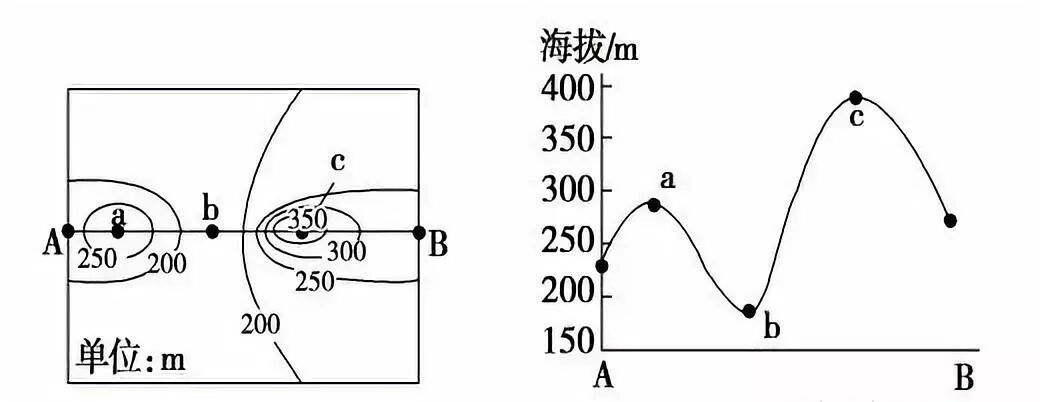

2. 地形剖面图：
可以直观地反映出沿剖面线地势高低起伏的变化状况和坡度大小的状况。
考点分析
一、等高线地形图中地形和坡度的判断
1．判断地形部位
(1)山顶(峰)：等高线闭合，中间高、四周低。
(2)盆地：等高线闭合，中间低、四周高。
(3)山脊：等高线弯曲，凸向低处。
(4)山谷：等高线弯曲，凸向高处。
(5)陡崖：多条海拔不等的等高线的重合处。
(6)鞍部：两个山顶(峰)之间的低地。
(7)峡谷：海拔中间低、两侧高，且两侧等高线密集。
2．判断地形类型
(1)平原：海拔在200米以下，等高线稀疏，较为平直。
(2)丘陵：海拔在500米以下，相对高度不大，等高线较稀疏。
(3)山地：海拔在500米以上，相对高度大于100米，等高线较密集。
(4)高原：海拔高(500米以上)，相对高度小，等高线在边缘地区密集，而内部明显稀疏。
(5)盆地：倒置地形，中间较低，一般等高线较稀疏；四周较高，等高线较密集。
(6)大陆架：海水深度小于200米，且等深线稀疏(坡度较小)。
(7)大陆坡：海水深度大于200米，且等深线密集(坡度较大)。
3．判断地势高低
(1)等高线数值越大，地势越高，反之越低。
(2)根据示坡线判断地势高低，示坡线总是指向坡度降低的方向。
4．判断坡度大小
(1)同一等高线地形图上坡度的大小
在同一等高线地形图上，等高线分布越密集，则坡度越陡；等高线越稀疏，则坡度越缓。可根据“坡度＝垂直相对高度/水平距离”来确定。
(2)不同等高线地形图上坡度的大小

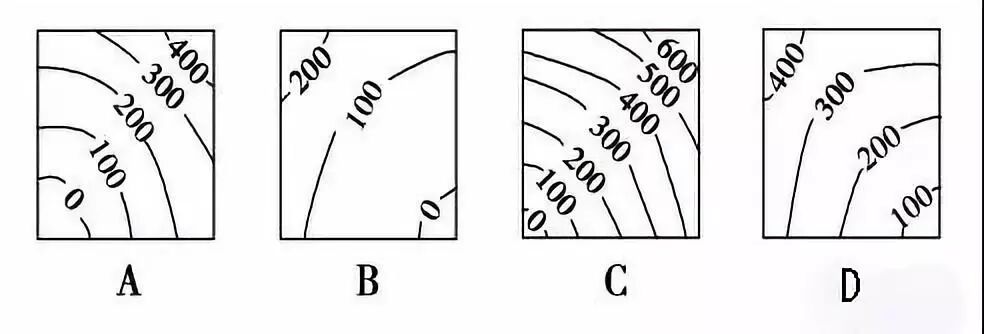

①比例尺和等高距相同，则看等高线的疏密程度，等高线越密集，坡度越大；等高线越稀疏，坡度越小。例如，下图中(数值单位：米)的坡度由大到小的顺序为：C>A>D>B。

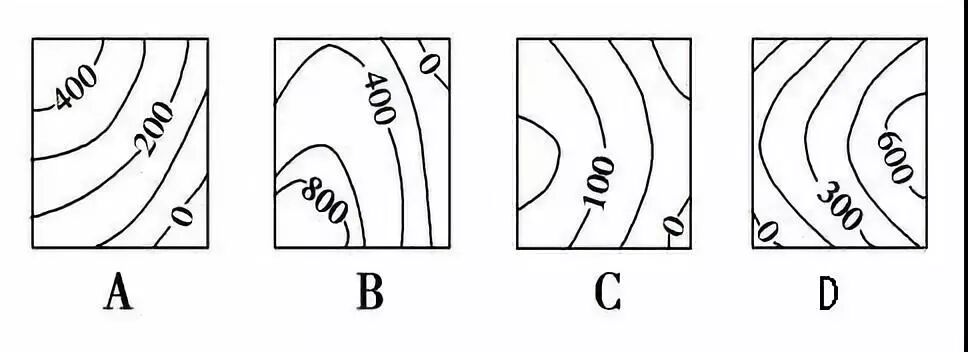

②比例尺相同，等高距不同，则相同的水平范围等高距越大，坡度越大；等高距越小，坡度越小。例如，下图中(数值单位：米)的坡度由大到小的顺序为：B>D>A>C。

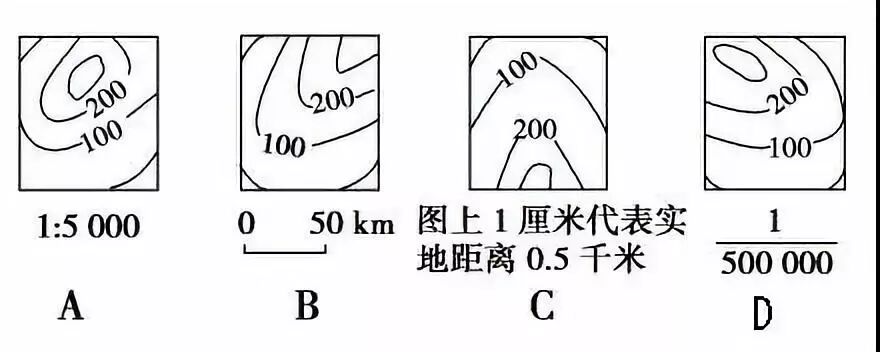

③比例尺不同，等高距相同，则比例尺越大，坡度越大；比例尺越小，坡度越小。例如，下图中的坡度由大到小的顺序为：A>C>D>B。
二、等高线地形图中高度的判断
1．等高线地形图中高度的判断

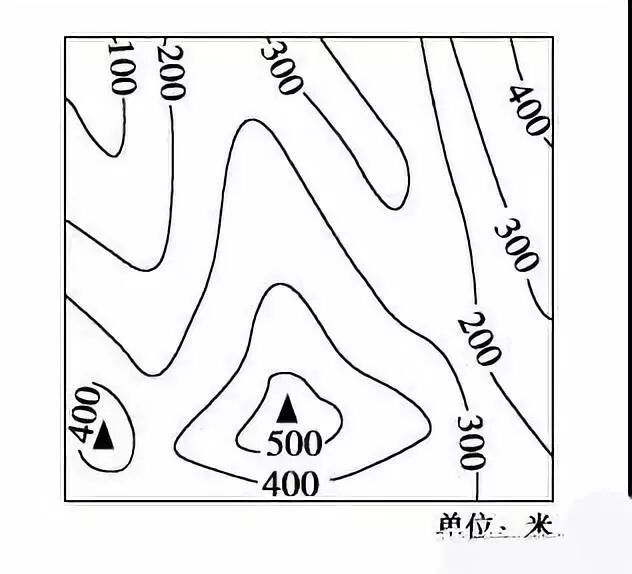

在等高线地形图中，首先要找出图中最大等高线的数值(H大)和最小等高线的数值(H小)及等高距d。如图所示，图中最大等高线H大＝500米，最小等高线H小＝100米，等高距d＝100米。据此可进行以下计算：
(1)图中最大海拔高度(H最大)
H大≤H最大<H大＋d
(2)图中最小海拔高度(H最小)
H小－d<H最小≤H小
(3)图中最大相对高度(H相)
H大－H小≤H相<H大－H小＋2d
2．闭合处等高线的高度判断
位于两条等高线之间的闭合区域，如果其值与两侧等高线中的较低值相等，则闭合区域内的海拔低于其等高线的值；如果闭合等高线的值与两侧等高线中的较高值相等，则闭合区域内的海拔高于其等高线的值。具体如图所示：
已知：等高线a、b、c，a<b
(1)如果c＝a，则d<a，即“小于小的”。
(2)如果c＝b，则d>b，即“大于大的”。
三、等高线地形图的应用
1．判断水系、水文特征
(1)水系特征
①山地常形成放射状水系。
②盆地常形成向心状水系。
③山脊常形成河流的分水岭(山脊线)。
④山谷常有河流发育(山谷线)。
⑤等高线穿越河谷时向上游弯曲，等高线在山脊处向低处弯曲。
(2)水文特征
①等高线密集的河谷，流速快、水能资源丰富，在陡崖处形成瀑布。
②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关。
③河流流出山口处常形成冲积扇(洪积扇)。
2．河流流向及流域面积
(1)流向：由海拔高处流向低处。发育于河谷，河流流向与等高线凸出方向相反。
(2)流域面积：根据山脊线作为河流的分水岭，确定河流的流域面积。
3．判断气候特征及差异
(1)判断气候特征：气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素进行判断。
(2)气候差异及判断
①气温差异：求出高度差，再利用气温垂直递减率0.6 ℃/100 m计算温度差，地势越高气温越低。
②降水差异：迎风坡降水多于背风坡。
③光照差异：阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡。
4．地形状况与区位选择
(1)选点
水库建设
坝址
应选在等高线密集的河流峡谷出口最窄处，其次还应避开地质断裂地带，并要考虑移民、生态环境等问题
库区
宜选在河谷、山谷地区或洼地、小盆地
港口
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾
航空港
应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；地质条件好；注意盛行风向且与城市保持适当的距离等
气象站
应选在坡度适中、地形开阔的地点
疗养院
应建在坡度较缓、气候适宜、空气清新的地方
(2)选线
①公路、铁路线
选线要求：选择坡度平缓、线路平直、弯路较少的线路。
注意事项：避免通过陡崖、沼泽、永久冻土区、地下溶洞区等，尽量少过河建桥，以降低施工难度和建设成本，并保证运行安全。
②引水线路：线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流。
③输油、输气管线：线路尽可能短，尽量避免通过山脉、大河等。
(3)选面
①农业生产布局：地势平缓的地区发展种植业，地势陡峻的地区发展林牧业。
②工业区、居民区选址：一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处。
四、地形剖面图

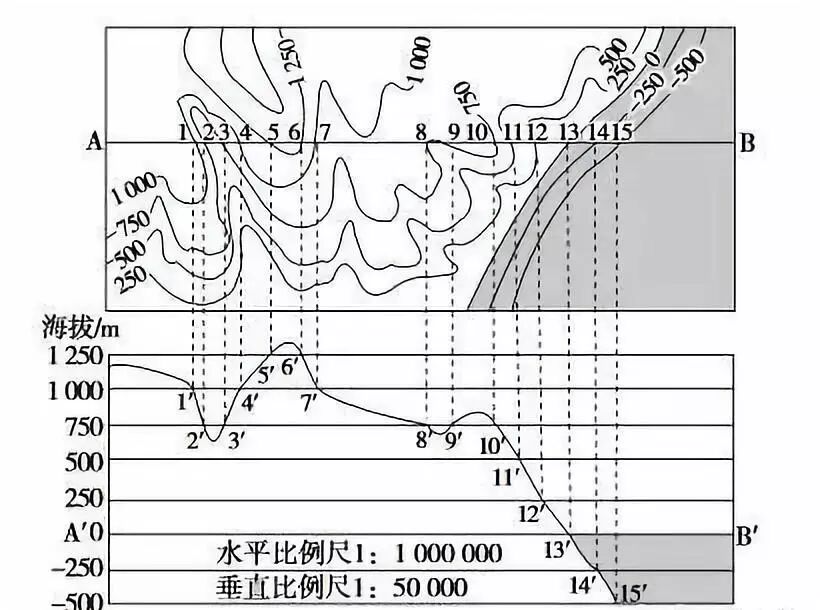

1．地形剖面图的绘制方法
步骤
具体内容
定剖面线
根据要求在需绘制剖面图的两点之间作出一条直线
定比例尺
剖面图的水平比例尺多采用原图的比例尺(有特殊要求时除外)；为了使剖面图所表达的地形起伏更加明显，垂直比例尺一般都要适当放大
建坐标
剖面图的水平基线一般与剖面线长度相等。纵轴的高程应根据垂直比例尺确定，图上的高程间距要与等高线地形图的等高距相等
描点
将剖面线与等高线的所有交点尤其是特殊点(如最高点、最低点)按其水平距离和高程转绘到坐标图中
连线
用平滑曲线将各点顺次连接，注意相邻两点间的升降趋势
2．地形剖面图的判读方法

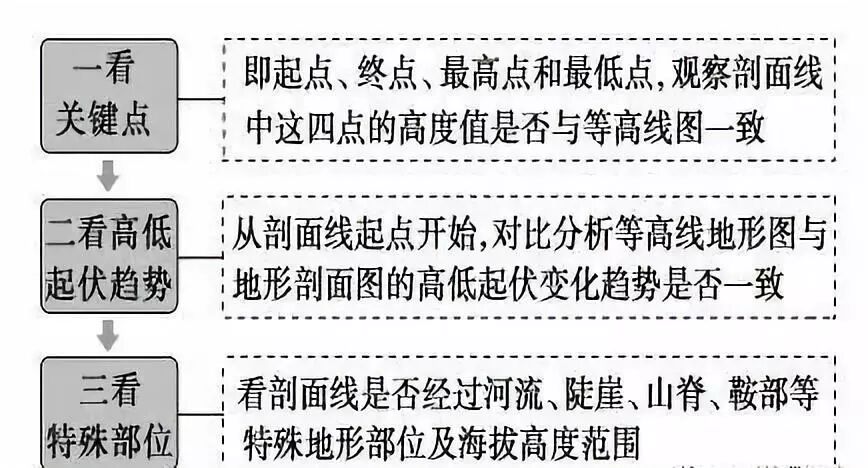

判读地形剖面图，主要抓住以下“三看”
3．通视问题的分析方法
通视问题可通过作地形剖面图来解决。如果过已知两点作的地形剖面图无障碍物(如山地或山脊)阻挡，则两地可互相通视。
常见的有以下两种情况：

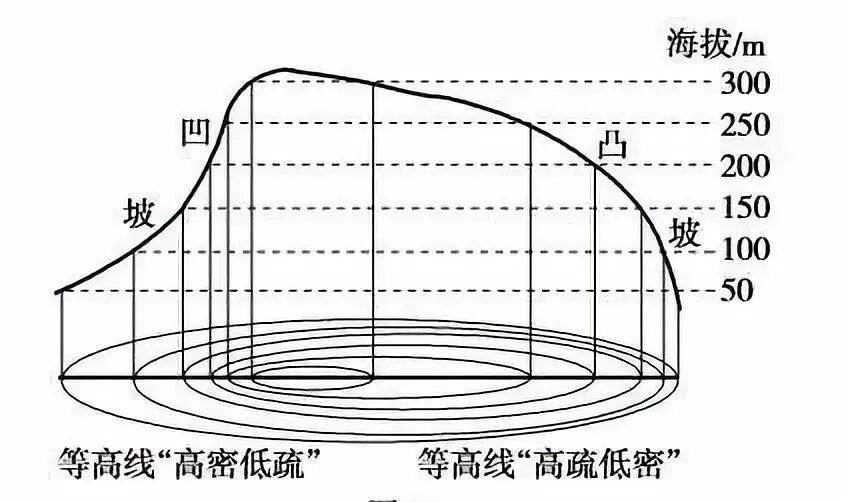

(1)根据坡度陡缓情况。注意“凹形坡”与“凸形坡”的不同。从山顶向四周，等高线先密后疏，为“凹形坡”，可通视；等高线先疏后密，为“凸形坡”，“凸形坡”容易挡住人们的视线。(如图)
(2)是否穿越沟谷。如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法通视。（如图）
